Все современные системы управления процессами так или иначе управляются ЭВМ. Будь то контроллер или полноценный компьютер — в любом случае это устройство работает по программе, имеет процессор, оперативную память и устройство хранения информации. Обычный бытовой компьютер для такого класса задач очевидно не подходит, а подбор и покупка вычислительной машины в промышленном исполнении — очень ответственная задача, так как предполагается, что компьютер будет работать без сбоев и непредвиденных остановок в течение достаточно длительного периода. Целесообразной представляется либо покупка готового промышленного компьютера с наиболее подходящими параметрами, либо его самостоятельная сборка по специально разработанной спецификации из специально отобранных и протестированных комплектующих. Выполнять данную работу самому или делегировать задачу сторонней компании — решение добровольное, и надеемся, что данная статья поможет сделать верный выбор. Но сначала немного о зарождении
Как известно, проекты промышленной автоматизации предъявляют к внедряемым решениям специальные требования, среди которых далеко не последнее место занимает требование к длительности жизненного цикла применяемых комплектующих и изделий. Если устройство работает в составе АСУ ТП предприятия, рассчитанной на эксплуатацию в течение, например, 15 лет, то на протяжении всего срока эксплуатации системы её владелец должен, как минимум, иметь возможность ремонта и замены вышедших из строя компонентов. Таким образом, настоящий промышленный компьютер отличается от бытовых собратьев не только повышенной надёжностью и защищённостью, но ещё и своей долгосрочной доступностью, которая, в свою очередь, непосредственно зависит от выбора надёжных поставщиков комплектующих и от наличия складских запасов. Профессиональный сборщик промышленных компьютеров с большим стажем работы гарантирует своим заказчикам как первое, так и второе. А вот готовы ли вы провести квалифицированное исследование рынка поставщиков комплектующих, да потом ещё и заморозить внушительные средства в виде складских запасов (которые, к слову сказать, могут остаться невостребованными)? А если вы используете не одну и не две разные сборки? Ответьте на этот простой вопрос, и вам станет понятно, что профессиональное решение тут, несомненно, в выигрыше.

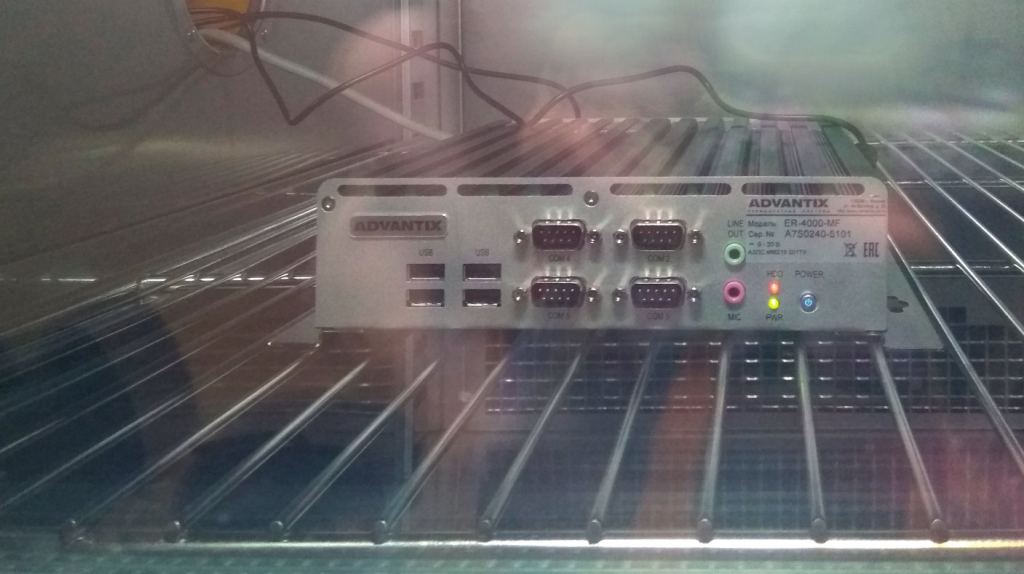

С 1 марта 2017 года компания «Адвантикс» выпускает типовые изделия по техническимусловиямАЛПС.466219.001ТУ, гарантирующим работоспособность компьютера в диапазоне температур от +5 до +40°C. Нижняя граница диапазона обусловлена ограничением накопителей на жёстких магнитных дисках: изза наличия движущихся механических частей они плохо переносят отрицательные температуры. Особенно критичны для НЖМД холодные старты. Верхняя же граница диапазона рабочих температур определяется в основном эффективностью работы систем охлаждения центрального процессора. Но нередки ситуации, когда заказчику требуются компьютеры, работающие в расширенном диапазоне температур от -40 до +70°C. В таких случаях на производстве «Адвантикс» проводится дополнительное полномасштабное тестирование компьютерных сборок в термокамере при высокой и низкой температурах. Проверяется включение устройства, выход его на рабочий режим, корректность работы всех систем (рис. 1). При необходимости происходит и проверка на холодный старт. После успешного завершения серии тестов компьютер паспортизуется и отгружается заказчику как продукт с расширенным диапазоном температур, указываемым в документации на изделие. Заказывая продукт, включающий в себя услугу по дополнительному термическому тестированию, вы получаете уверенность в гарантированной безотказности работы приобретённой техники в желаемых холодных и/или жарких условиях окружающей среды. Возвращаясь к началу статьи, можно заметить, что при самостоятельной сборке системных блоков провести такое тестирование практически невозможно, поскольку это требует дорогостоящего оборудования, специального программного обеспечения, проработанной и документированной методики. Кроме того, компьютеры для расширенного диапазона температур собираются из специально подобранных комплектующих, а секреты их подбора, да ещё и с учётом взаимного влияния, известны далеко не каждому. Вот и получается, что по данному пункту заказная сборка также однозначно выигрывает.
Иногда к компьютерам предъявляются весьма специфические требования, не связанные с рассмотренными в предыдущих разделах. Например, такие ситуации встречаются при покупке компьютера государственными органами или учреждениями, работающими с секретной информацией. В определённых случаях необходимо иметь стопроцентную уверенность в безопасности обрабатываемых данных. Для уверенности заказчика в отсутствии прослушивающих закладок в приобретаемом электронном оборудовании компания «Адвантикс» может поставлять свои изделия с услугами по спецпроверкам (СП) и специсследованиям (СИ). Специальная проверка (СП) — это комплекс мероприятий по проверке оборудования на наличие устройств, перехватывающих, пересылающих или обрабатывающих информацию. Часто такие устройства называют жучками (или закладными устройствами). Специальное исследование (СИ) — это исследование излучения от оборудования на соответствие нормам работы с информацией, содержащей государственную тайну, а также на соответствие нормам излучения для работы в помещениях с грифом секретности. Спецпроверки и специсследования проводятся в соответствии с ГОСТ
Последние несколько лет правительство РФ активно поощряет импортозамещение в сфере информационных технологий. Чем больше компонентов и добавленной стоимости будет произведено внутри страны, тем больше пользы для экономики РФ принесёт производство готового изделия (налоги, зарплаты и, в конечном итоге, повышение ВВП). Компания «Адвантикс» не только производит качественные компьютеры, но и постоянно работает над локализацией производства. Если раньше внутри РФ было организовано крупноузловое производство (по аналогии с отвёрточной сборкой автомобилей), то сейчас для некоторых новых моделей уже удалось наладить сложное производство корпусов и систем пассивного охлаждения внутри страны. Обобщая сказанное, отметим: покупая компьютер AdvantiX, заказчик не просто получает качественно собранное «железо» с отсутствием внутренних проблем. Компания «Адвантикс» предоставляет гарантии документов, поддержку приобретённого оборудования на протяжении его жизненного цикла.

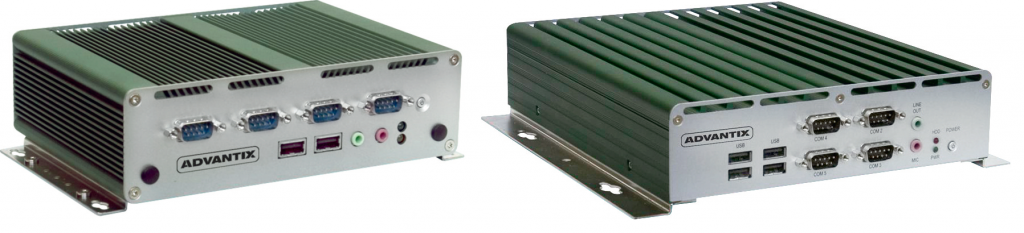

Разработка и внедрение в производство новой модели промышленного компьютера — задача довольно сложная и затратная. Справиться с ней качественно может лишь специализированный производитель. А если эта модель приходит на смену устаревающей и снимаемой с производства, то у сборщика возникают дополнительные обязательства перед заказчиками: нельзя допустить ситуацию, в которой заказчик останется без технической поддержки уже приобретённого оборудования, нельзя также допустить и возникновения функциональной «бреши» в линейке вследствие изъятия устаревшей модели. Таким образом, новая модель должна полностью покрывать функциональность устаревшей, будучи в
Процессор | Intel® Atom™ N455 (1,66 ГГц) c поддержкой Hyper-Threading |
Чипсет | Intel® ICH8M PCH |
Память | 1–2 Гбайт, 2×DDR3 800, без ECC |
Видеоподсистема | Встроенная в Atom |
Слоты расширения | 1×MiniPCIe внутренний слот |
Дисковая подсистема | 1 отсек для 2,5″ HDD/SSD SATA; 1 внешний отсек CF |
Сеть | Два контроллера Ethernet 10/100/1000 RTL8111DL, каждый на шине PCI-E x1 |
Звуковая подсистема | Двухканальная, HD Audio |
Порты | 6×USB 2.0 1×VGA 2×LAN (RJ-45) 5×COM (из них 4×RS-232 и 1×RS-232/422, 5 или 12 В) Аудиовыход (стерео), вход микрофона 2 отверстия для антенны |
Сторожевой таймер | Программируемый |
Питание | 9–30 В постоянного тока |
Охлаждение | Конвекционное, пассивное |
Диапазон рабочих температур | –40…+70°C (с промышленным SSD), +5…+40°C (с непромышленным HDD) |
Диапазон температур хранения | –40…+80°C |
Габариты (Г×Ш×В) | 195×230×51 мм |
Вес | 2,0 кг |
Исполнение | Настольное или настенное (крепление в комплекте) |
Цвет | Зелёный |
Вибростойкость | 3g/10...500 Гц/ во время работы (SSD) 0,5g/10...500 Гц/ во время работы (HDD) |
Ударопрочность | 15g/во время работы (SSD) |
Операционная система | Microsoft Windows XP Embedded, Windows 7, Linux |
Комплект поставки | Ответный разъём Phoenix, DVD с драйверами |
Гарантия | 2 года |

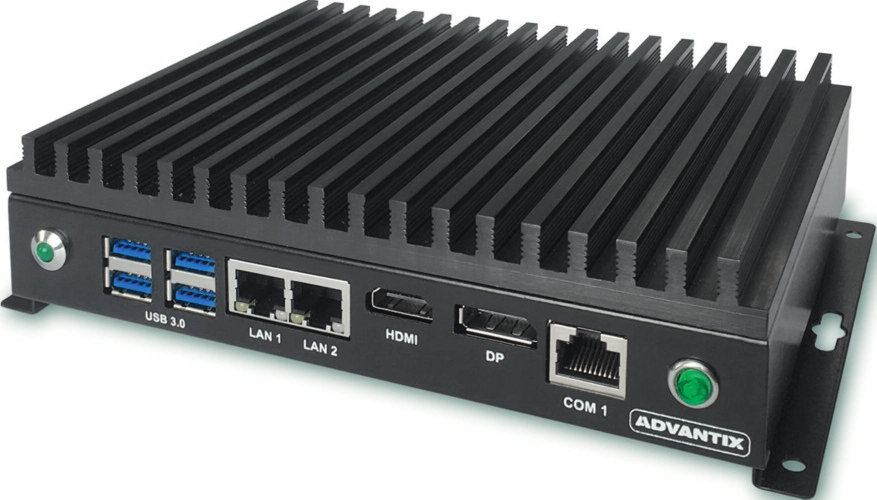

Итак, встраиваемые компьютеры AdvantiX

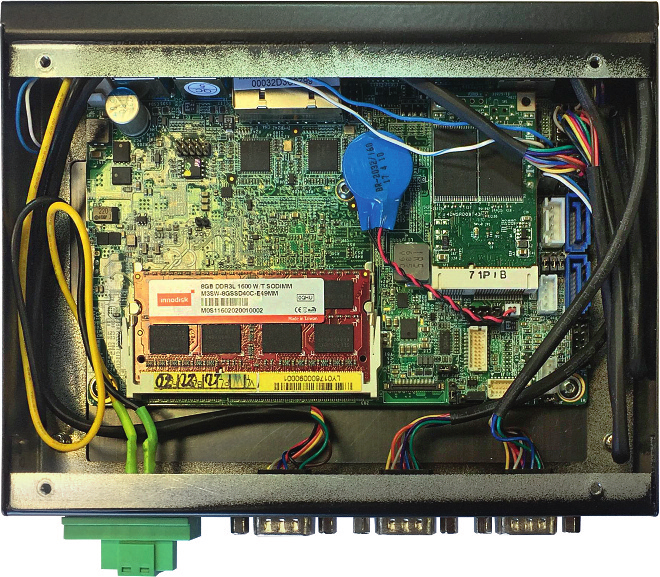

В качестве системной платы в них выступает 3,5ʺ модуль от iBASE IB811F. Это очень интересная плата для конструкторов малогабаритных, но многофункциональных встраиваемых систем. На ней плотно разместились ЦП, 4 USB 3.0, 2 Gigabit Ethernet, 3
Процессор | Intel® Atom™ x5-E3930 (2 ядра, 1,3/1,8 ГГц турбо, 2 Мбайт L2, 6,5 Вт) или Intel® Atom™ x7-E3950 (4 ядра, 1,6/2,0 ГГц турбо, 2 Мбайт L2, 12 Вт) |
Память | 2–8 Гбайт, 2×DDR3L-1600/1866, без ECC |
Видеоподсистема | Встроенная Intel® HD Graphics 500/505, до 2 Гбайт видеопамяти |
Слоты расширения | 1×MiniPCIe внутренний слот (полноразмерный) 1×M.2 (B-key) |
Дисковая подсистема | 1×mSATA SSD или M.2 SSD 1×отсек для 2,5″ HDD/SSD SATA (кабель для подключения – опционально) |
Сеть | Два контроллера i210AT PCIe Gigabit LAN |
Звуковая подсистема | Двухканальная, HD Audio |
Порты | 4×USB 3.0 1×HDMI 1.4b (3840×2160 @30 Гц) 1×DP 1.2 (4096×2160 @60 Гц) 2×LAN (RJ-45) 1×COM (RS-232/422/485, 5 или 12 В, разъём RJ-45) 3×RS-232 c разъёмами DB9 опционально: аудиовыход, вход микрофона, 2 отверстия для антенны |
Сторожевой таймер | Программируемый |
Питание | 9–36 В постоянного тока |
Охлаждение | Конвекционное, пассивное |
Диапазон рабочих температур | –40…+70°C (с промышленным SSD) |
Диапазон температур хранения | –40…+80°C |
Габариты (Г×Ш×В) | 135×179×43 (без учёта разъёмов и крепежа) |
Вес | 1,6 кг |
Исполнение | Настольное или настенное (крепление в комплекте) |
Цвет | Чёрный (стандартно)/ зелёный или другой – опционально |
Вибростойкость | 3g/10...500 Гц/ во время работы (SSD) 0,5g/10...500 Гц/ во время работы (HDD) |
Ударопрочность | 15g/во время работы (SSD) |
Операционная система | Microsoft Windows 7 (базовая совместимость), Windows 10 IoT Enterprise, Linux |
Комплект поставки | Ответный разъём питания Phoenix, DVD с драйверами |
Гарантия | 2 года |
Итак, мы рассмотрели некоторые аспекты и варианты приобретения промышленного компьютера и убедились, что в этом непростом и ответственном деле лучше всего довериться на В качестве системной платы в них выступает 3,5ʺ модуль от iBASE IB811F. Это очень интересная плата для конструкторов малогабаритных, но многофункциональных встраиваемых систем. На ней плотно разместились ЦП, 4 USB 3.0, 2 Gigabit Ethernet, 3
